スマホやタブレットで、
配筋検査をもっと簡単に。

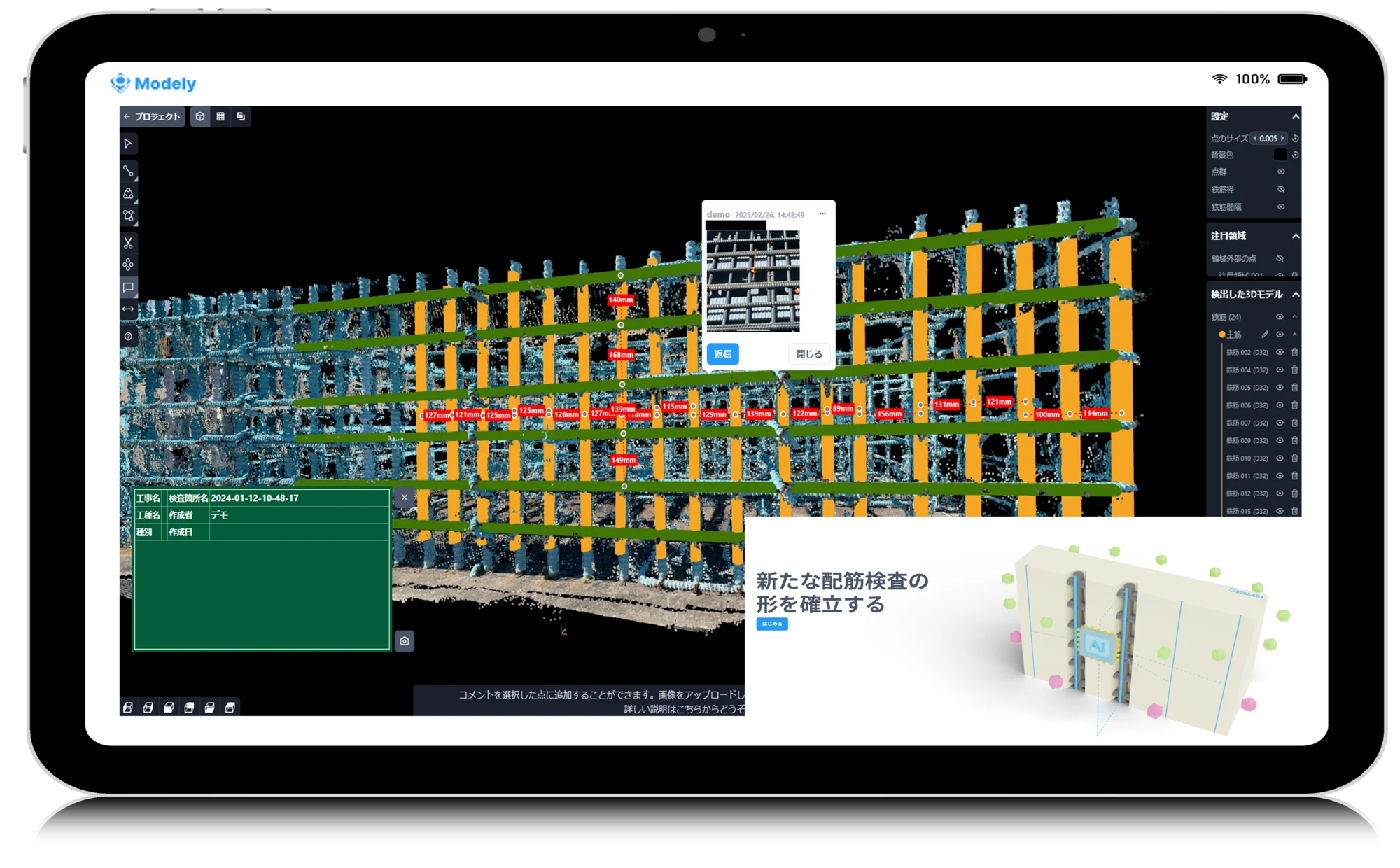

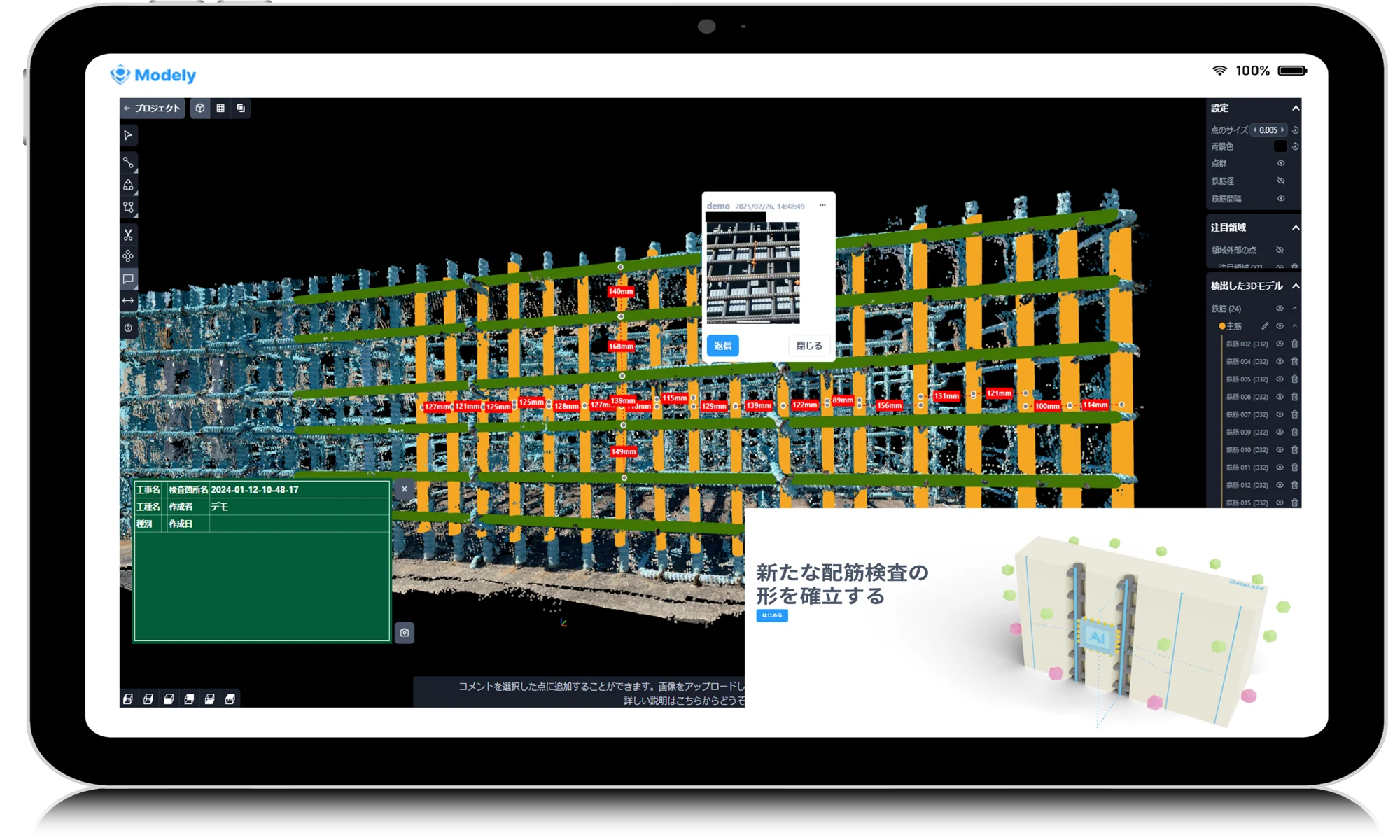

3D配筋検査システム 3D配筋検査システムModely

Modely（モデリー）は、LiDAR付きiPhone、iPad等で取得した点群データを3次元モデルへ変換し、配筋検査に必要な実測値を自動で帳票化できる3D配筋検査システムです。検査業務の省力化と施工品質の向上を実現し、建設現場のDXを支援します。

NETIS-VE
に認定！ NETIS登録番号 CB-230008-VE

資料請求お問い合わせ

メーカー：DataLabs株式会社

配筋検査で、こんなお困りごとはありませんか？

複数人での計測・記録作業に時間とコストがかかる
現場での確認と帳票作成が分断され、手戻りが発生しやすい
ダブル配筋・鉄筋かご・かぶり厚など複雑な計測が負担

Modelyの特徴

点群取得から3Dモデル化、
帳票作成までを一気通貫で行います。

複雑な配筋も正確にモデル化し、かぶり厚もスピーディーに計測！
国交省要領（案）に準拠した安心の配筋検査！
3Dデータ・帳票をスムーズに共有・出力！
配筋検査の省力化と施工性向上を実現！
生成した3Dモデルを維持管理まで有効活用！

Modelyを活用するメリット

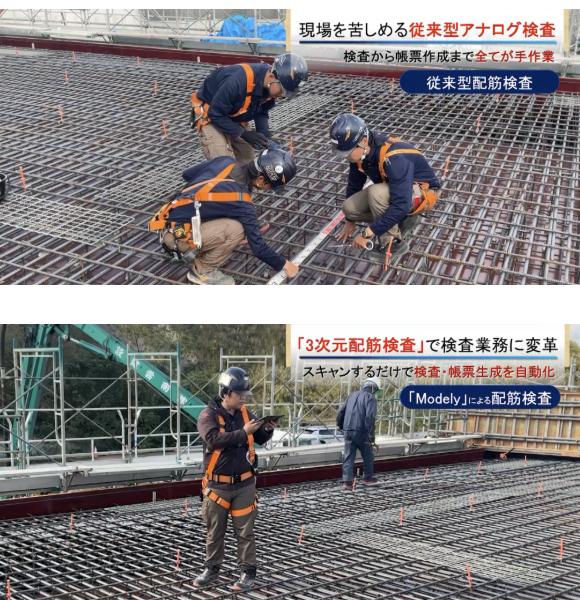

メリット 01

LiDAR付きiPhone、iPad等を活用し1人で検査を実施

従来は複数名で分担していた配筋検査を、点群取得から計測・記録まで1人で進められる運用へ転換。現場ごとの段取りや待機時間を減らし、検査と施工を止めにくいワークフローを実現します。

メリット 02

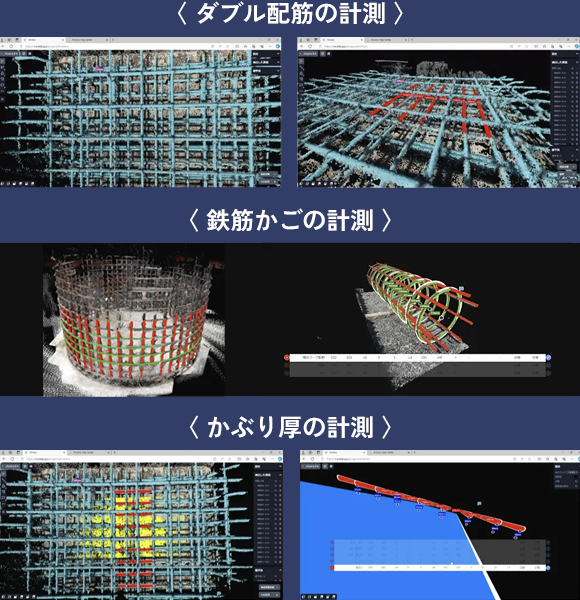

広範囲の検査に対応

格子状配筋に加え、ダブル配筋、鉄筋かご（環状フープ筋）、かぶり厚まで幅広く対応。点群ベースで複雑形状を扱えるため、従来は検査負荷の高かった部位でも精度と効率を両立できます。

メリット 03

比較項目	コスト	作業時間	安全性・施工性
従来手法	約37万円	240分/回
Modely	約27万円約3割削減	70分/回約7割削減	立会負担を低減

大幅な省力化と立会負担の低減

従来手法と比べて作業時間・コストを抑え、写真整理や帳票作成の手戻りも軽減。3Dデータと帳票を使った遠隔確認にもつながり、受注者・発注者双方の立会業務を効率化します。

Modelyの主な機能

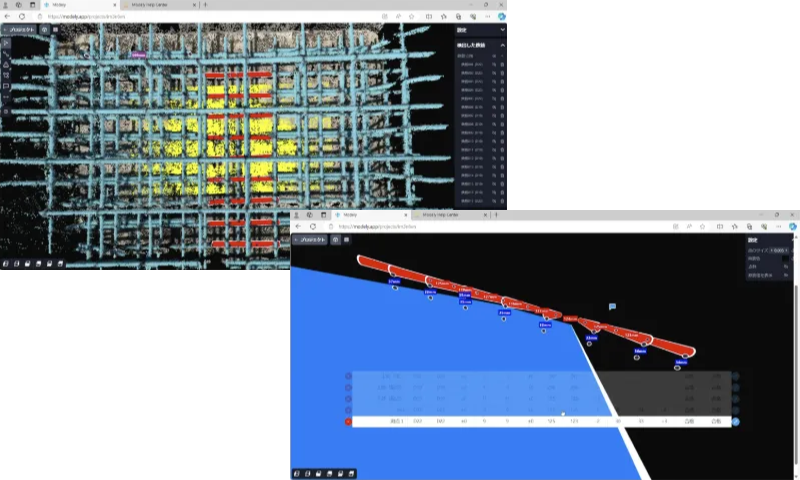

鉄筋間隔・かぶり厚の計測

鉄筋間隔だけでなく、型枠・床面からのかぶり厚、2点間距離、継手長まで計測可能。平面を生成して基準面を定義できるため、現場条件に応じた柔軟な計測を行えます。

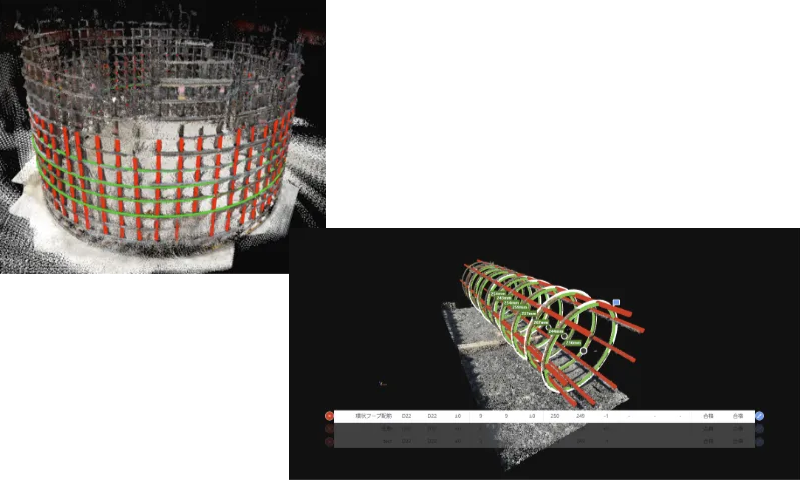

ダブル配筋・鉄筋かご計測

領域指定により手前・奥の配筋を分けて扱えるため、ダブル配筋にも対応。鉄筋かごや環状フープ筋など円周方向の配筋検査にも適用できます。

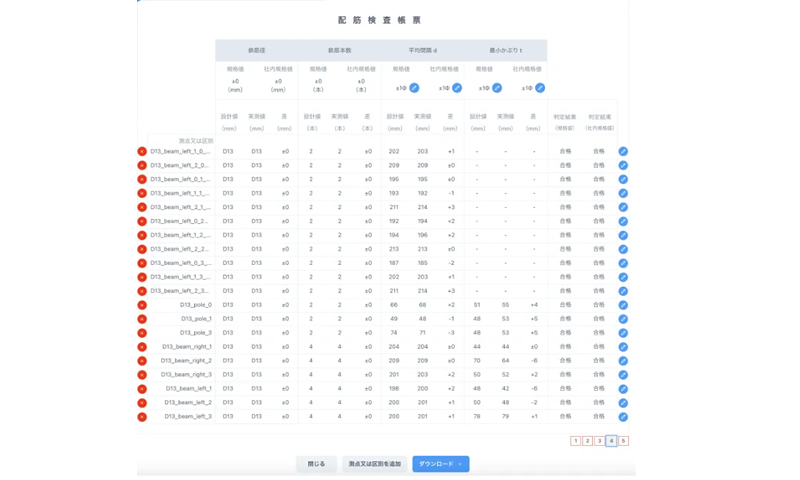

帳票自動出力

3Dモデルから実測値を自動算出し、設計値との比較・合否判定を含む帳票を出力。検査記録の標準化と報告業務の迅速化を支援します。

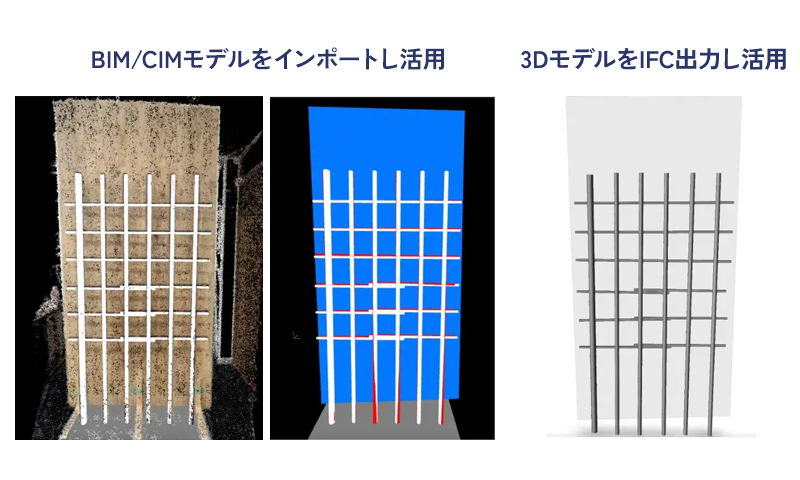

IFCのインポート/エクスポート

IFCの入出力に対応し、BIM/CIMモデルと重ね合わせ、比較することが可能です。検査データを設計・施工情報と接続し、後工程での再利用性を高めます。

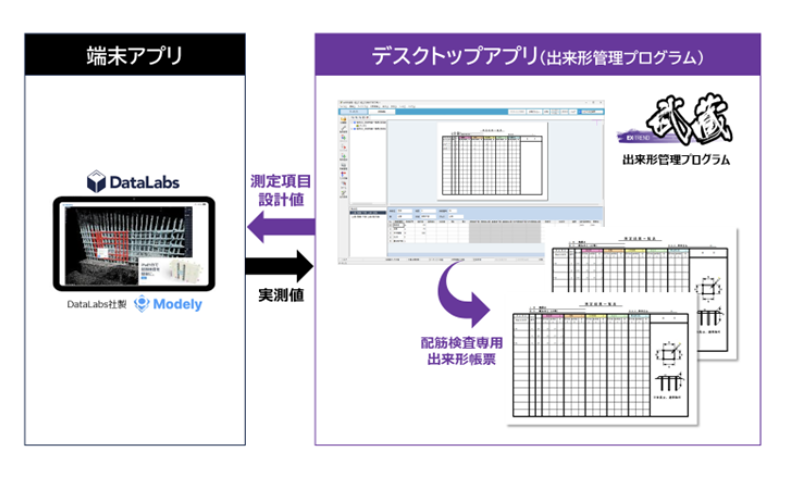

「EX-TREND武蔵」との連携

EX-TREND武蔵で入力した設計値をModelyへ取り込み、Modelyで得た実測値をもとに出来形管理図表作成までワンストップで実施できます。

Modelyを用いた検査の流れ

STEP 1

点群データの取得

LiDAR付きiPhone、iPad等で検査対象をスキャンし、点群データを取得します。現場での撮影から次工程までを短時間で接続できることが、Modely運用の起点です。

STEP 2

点群データの3Dモデル化

取得した点群をModelyへアップロードし、領域指定を行って3Dモデルを生成。ダブル配筋や鉄筋かごを含む複雑な形状でも、検査可能なデータへ整備します。

STEP 3

帳票の作成

3Dモデルから算出された計測値を自動反映し、帳票を作成・出力。設計値との比較や合否確認を含む報告フローを、現場データ中心で完結できます。

導入事例

床版工の配筋検査で60%以上の省力化を実現

株式会社横河ブリッジ様

床版・壁高欄の配筋検査にModelyを活用。従来は2人で行っていた計測・撮影を1人で進め、点群取得から帳票作成までの作業を効率化しました。写真管理の省略や遠隔での立会いにもつながり、従来手法と比べて60%以上の省力化と±5mm以内の精度を確認しています。

鉄筋籠の検査で現場作業を68%省力化

前田建設工業株式会社様

場所打ち杭の鉄筋籠検査にModelyを導入し、現場では点群取得に集中、データ整理や帳票作成は分業して進められる運用を実現しました。従来約600分かかっていた現場作業を約195分に短縮し、全体でも47%の作業時間削減を達成。遠隔確認と直感的な操作性も評価されています。

法面工事の配筋検査を遠隔臨場で効率化

株式会社安藤・間様

斜面に設置した法枠の配筋検査で、画像方式では難しかった斜面・奥行き方向の計測にModelyを活用しました。準備と計測を1回にまとめ、作成した3Dデータを遠隔臨場で共有。発注者との立会いを効率化し、現場の新人にも扱いやすい操作性が評価されています。

深礎杭の円形配筋検査を1台で効率化

瀬尾建設工業株式会社様

橋梁下部工事の深礎杭でModelyを活用し、準備・撮影作業を短縮。複数機材の持ち込みを抑えながら、3Dモデルと自動ピッチ検出による帳票で、発注者への説明と配筋検査の効率化を実現した事例です。

推奨するデバイススペック

デバイス	LiDAR付きiPhone、iPad等（iPhone 12 Pro以降、iPad Pro 2020年以降）
OS	Windows 10（64ビット）以降 / macOS 10.15以降 / iPadOS 16.3以降
メモリ	8GB以上
ウェブブラウザ	Google Chrome（最新版）

※上記は推奨環境であり、これを下回っても動作する場合があります。

よくある質問

点群取得、3Dモデル化、配筋検査項目の自動計測、帳票出力までを一連で実施できます。

土木構造物のほとんどに対応しています。格子状配筋、ダブル配筋、鉄筋かご（環状フープ筋）、など複雑な形状にも対応可能です。

はい。計測値をもとに帳票を自動作成でき、設計値との比較・判定出力にも対応します。

はい。オンラインまたは対面での製品説明・デモに対応しています。ページ下部の「お問い合わせ」よりご相談ください。
